| G128機型 | SC15G機型 |

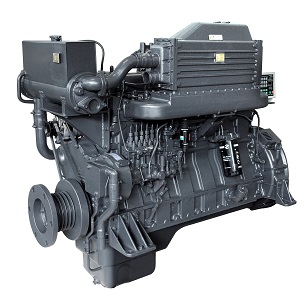

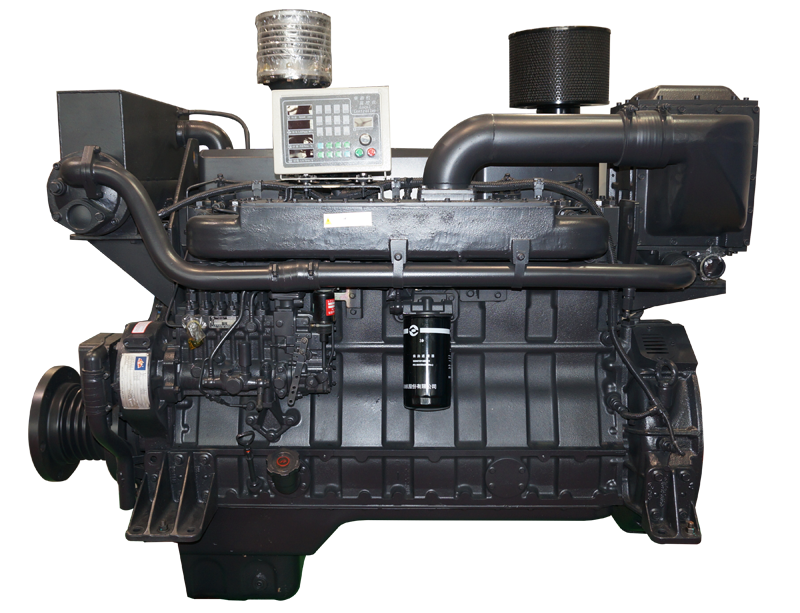

產品介紹：
G系列發動機是上柴公司聯合AVL共同在原鑫龍G128基礎上采用模塊化設計的第四代產品，大多數零部件與上一代產品通用，其中大功率的SC15G行程加長至165mm，具有可靠性高、扭矩大、經濟性好等特點。該系列船用柴油機以其高可靠性、低速大扭矩、長維護保養周期和低使用成本等特點在用戶中形成了良好的口碑，被譽為是動力性與經濟性完美結合的典范，廣泛用于各類內河運輸船、漁船、拖輪、工程船等船舶，以及150-300KW船用發電機組市場。
產品特點：
| 安全可靠 | 主要零部件采用國內外著名品牌供應商，135經典機型。 機體強化，整體缸蓋，整體式鋼曲軸。 產品升級嚴格按照GPDP開發流程。 |
| 動力強勁 | 功率覆蓋范圍廣，扭矩儲備超20% 匹配設計高壓油泵、ECU、增壓器、噴油器、活塞等性能件。 電控單元精確控制，噴油壓力高，轉速波動小，動力性強。 |
| 經濟省油 | 采用電控系統，可對噴油壓力、噴油時間進行精準控制，燃油充分霧化，經濟油耗區間廣。 合理配置油泵、增壓器、噴油器、活塞、進排氣系統，常用工況下油耗低，經濟性好 |
| 舒適環保 | 柴油機及零部件NVH優化設計，有效降低振動和噪聲。 柴油機噪聲不高于108dB（A），提高船員和乘客的舒適度。 滿足IMO Ⅱ及中國船一排放要求。 |
| 實用性強 | 機油冷卻器和濾清器模塊化設計，結構緊湊。 數顯監控系統，可對柴油機的轉速、水溫、油溫、油壓等參數實時監測。 當柴油機參數超限時能自動報警和自動停車。 |
| G128/SC15G 系列技術參數 | |||
| 形式 | 直列、水冷、四沖程、濕式缸套 | 氣缸數 | 6 |
| 缸徑/行程 | G128:135x150mm / SC15G:135x165mm | 排量 | G128:12.88L / SC15G:14.16L |
| 最低燃油消耗率 | 195g/kW.h | 機油消耗率 | 0.4g/kW.h |
| 起動方式 | 2 | 怠速 | 675±25r/min |
| 發火順序 | 1-5-3-6-2-4 | 壓縮比 | 15.5:1 |
| 噪聲 | ≤108dB(A) | 排放標準 | IMOⅡ/國一 |
| 起動方式 | 電啟動 | 飛輪/飛輪殼 | 135 / SAE 1 14 |
| 曲軸旋轉方向(面對飛輪端) | 逆時針 | 柴油機大修期 | ≥15000h |
| G系列型譜 | ||||||
| 系列 | 型號 | 進氣方式 | 額定功率kw/ps | 標定轉速r/min | 供油方式 | 凈重kg |
| 主機 | G128ZCa | 增壓 | 155.5/211 | 1500 | 機械泵 | 1315 |
| G128ZCa1 | 增壓 | 155.5/211 | 1800 | 機械泵 | 1315 | |
| G128ZLCa | 增壓中冷 | 180/245 | 1500 | 機械泵 | 1350 | |
| G128ZLCa3 | 增壓中冷 | 180/245 | 1800 | 機械泵 | 1350 | |
| G128ZLCa1 | 增壓中冷 | 193/262 | 1500 | 機械泵 | 1350 | |
| G128ZLCa21 | 增壓中冷 | 193/262 | 1800 | 機械泵 | 1350 | |
| G128ZLCa2 | 增壓中冷 | 227/309 | 1500 | 機械泵 | 1350 | |
| G128ZLCa12 | 增壓中冷 | 227/309 | 1800 | 機械泵 | 1350 | |
| G128ZLCa5 | 增壓中冷 | 254.9/347 | 1500 | 機械泵 | 1350 | |
| G128ZLCa15 | 增壓中冷 | 254.9/347 | 1800 | 機械泵 | 1350 | |
| SC15G400CA2 | 增壓中冷 | 254.9/347 | 1500 | 機械泵 | 1350 | |
| SC15G420CA2 | 增壓中冷 | 272/370 | 1500 | 機械泵 | 1350 | |
| SC15G420.1CA2 | 增壓中冷 | 272/370 | 1800 | 機械泵 | 1350 | |
| SC15G430CA2 | 增壓中冷 | 279/380 | 1500 | 機械泵 | 1350 | |
| SC15G460CA2 | 增壓中冷 | 300/408 | 1500 | 機械泵 | 1350 | |
| SC15G460.1CA2 | 增壓中冷 | 300/408 | 1800 | 機械泵 | 1350 | |
| SC15G500CA2 | 增壓中冷 | 320/435 | 1500 | 機械泵 | 1350 | |
| SC15G500.1CA2 | 增壓中冷 | 320/435 | 1800 | 機械泵 | 1350 | |
| SC15G460.15CA1 | 增壓中冷 | 333/453 | 1500 | 電控單體泵 | 1350 | |
| SC15G500.18CA1 | 增壓中冷 | 361/491 | 1800 | 電控單體泵 | 1350 | |
| 輔機 | G128ZCaf1 | 增壓 | 162 | 1500 | 機械泵 | 1315 |
| G128ZLCaf | 增壓中冷 | 180 | 1500 | 機械泵 | 1350 | |
| G128ZLCaf1 | 增壓中冷 | 198.5 | 1500 | 機械泵 | 1350 | |
| G128ZLCaf2 | 增壓中冷 | 240 | 1500 | 機械泵 | 1350 | |
| G128ZLCaf3 | 增壓中冷 | 276 | 1500 | 機械泵 | 1350 | |
| SC15G500CF2 | 增壓中冷 | 320 | 1500 | 機械泵 | 1350 | |
| SC15G460.15CF1 | 增壓中冷 | 333 | 1500 | 電控單體泵 | 1350 | |
| 應急電站 | G128ZLD | 增壓中冷 | 180 | 1500 | 機械泵 | 1350 |

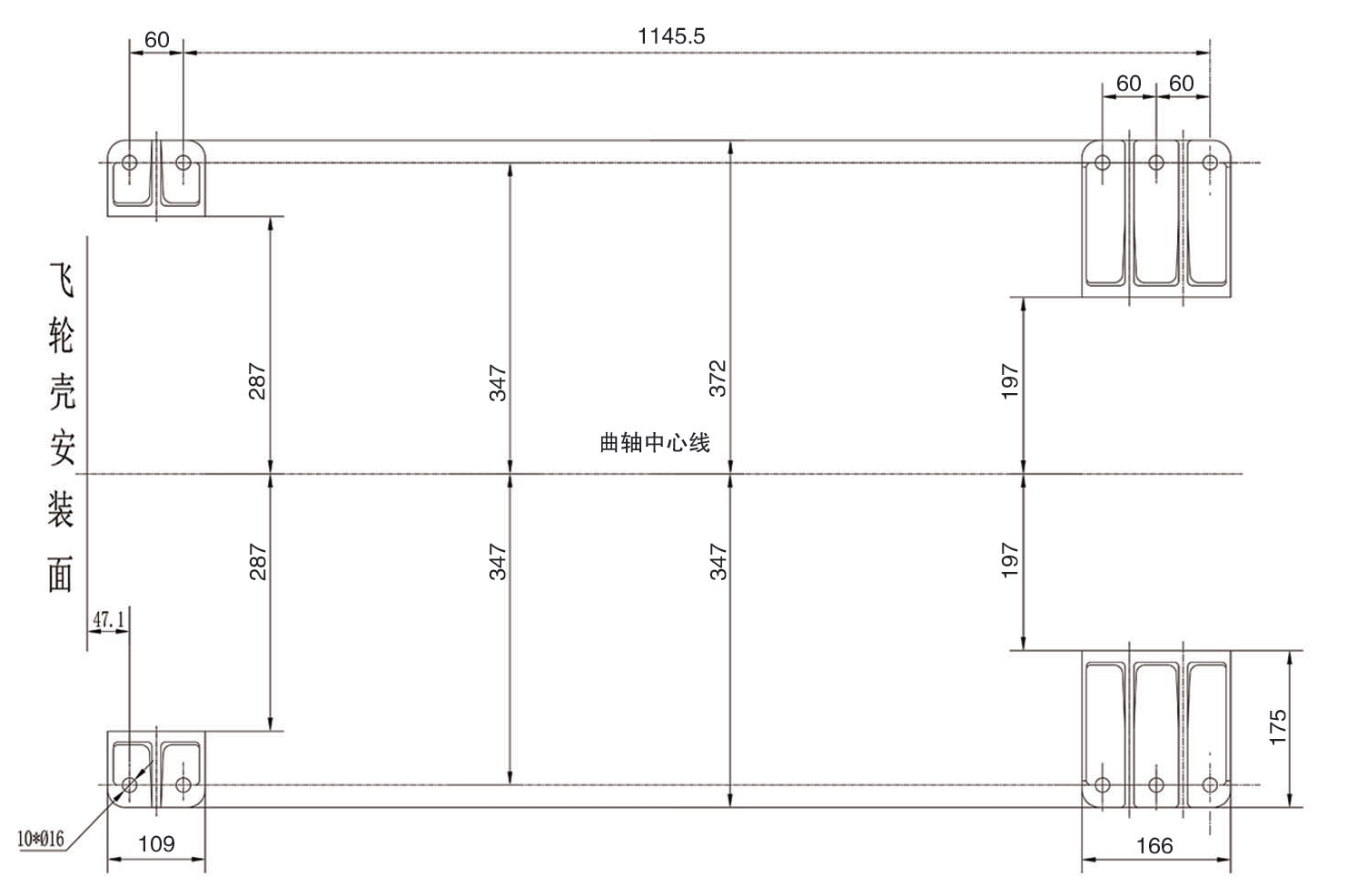

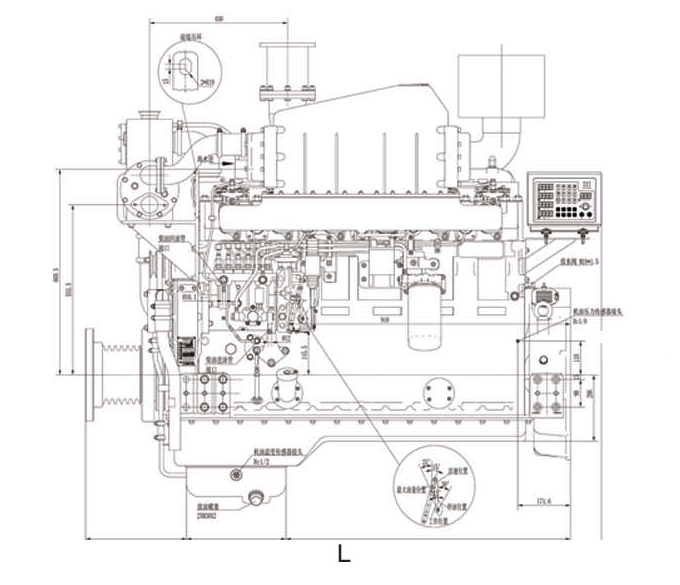

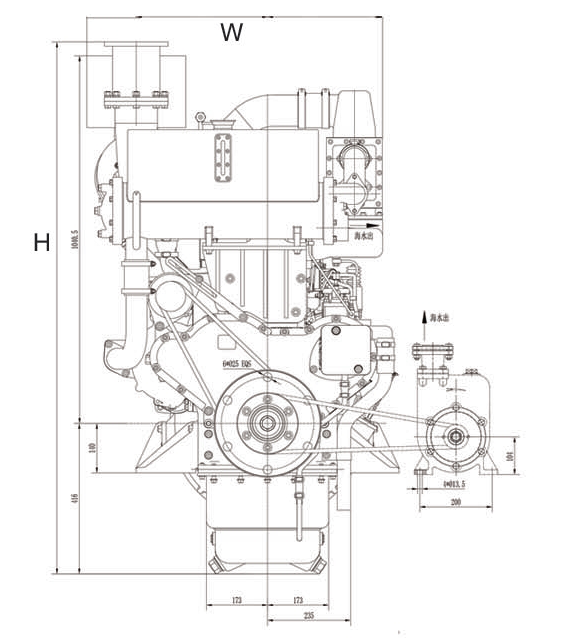

外形及安裝尺寸圖
L：1580mm W：883mm H：1595mm
L
