產品介紹:
E系列發動機是上柴公司與奧地利AVL公司聯合設計,參照當今國際先進發動機應用技術,采用全球一流設備,按SAIC MOTOR制造標準打造的全新發動機平臺,電控高壓共軌和電子調速機械泵燃油系統可選。
改系列產品擁有安全可靠、動力強勁的特點,與同功率的相似產品比更具有經濟性好的優勢。
產品特點:
1.每缸4氣門、頂置凸輪軸、Bedpale高強度剛度機體、后置齒輪室,最大允用高爆發壓力190bar,技術先進。
2.采用MAG等國際一流品牌的自動化生產線和MES系統控制,德國大眾公司的發動機制造質量控制體系,產品品質高、一致性好。
3.本體B10壽命超過15000工作時,累計超過20000h的臺架可靠性耐久試驗、超過10000小時的用戶考核驗證,可靠性高。
4.單項置凸輪軸結合滾輪搖臂,氣門間隙調整周期長一倍,緊密氣缸間隙設計,漲斷式連桿、多重機油過濾,維修簡單。
5.整機可在環境溫度50℃下正常工作,不帶進氣加熱輔助裝置,冷啟動溫度為-15℃,環境適應強。
SC10E/SC12E/SC13E 系列技術參數 | |||
形式 | 直列、水冷、四沖程、四氣門 | 氣缸數 | 6 |
缸徑/行程 | SC10E:128x135mm SC12E:128x153mm SC13E:130x161m | 排量 | SC10E:10.4L SC12E:11.8L SC13E:12.8L |
最低燃油消耗率 | 192g/kw.h | 噪聲 | 105DB(A) |
潤滑油容量 | 33-41L | 冷卻液容量 | 23.2L |
調速方式 | 電子調速 | 排氣煙度 | ≤1 Rb |
壓縮比 | 17:01 | 飛輪/飛輪殼 | SAE1# & 14# |
E系列型譜 | |||||||
排放標準:國二排放 | |||||||
系列 | 型號 | 進氣方式 | 額定功率kW | 額定轉速r/min | 備用功率kW | 凈重kg | 外形尺寸mm(LxWxH) |
SC10E | SC10E380D2 | 增壓中冷 | 255 | 1500 | 280 | 980 | 1787x918x1294 |
SC12E | SC12E420D2 | 增壓中冷 | 280 | 1500 | 308 | 1164 | 1787x918x1294 |
SC12E460D2 | 增壓中冷 | 307 | 1500 | 338 | 1164 | 1787x918x1294 | |
SC12E480D2 | 增壓中冷 | 323 | 1500 | 355 | 1164 | 1787x918x1294 | |
SC13E | SC13E500D2 | 增壓中冷 | 339 | 1500 | 373 | 1164 | 1787x918x1294 |
SC13E550D2 | 增壓中冷 | 368 | 1500 | 405 | 1164 | 1787x918x1294 | |
排放標準:國三排放 | |||||||
系列 | 型號 | 進氣方式 | 額定功率kW | 額定轉速r/min | 備用功率kW | 凈重kg | 外形尺寸mm(LxWxH) |
SC12E(電控高壓共軌) | 6ETAA11.8-G32 | 增壓中冷 | 280 | 1500 | 308 | 1164 | 1787x918x1294 |
6ETAA11.8-G33 | 增壓中冷 | 307 | 1500 | 338 | 1164 | 1787x918x1294 | |
6ETAA11.8-G31 | 增壓中冷 | 340 | 1500 | 380 | 1164 | 1787x918x1294 | |
SC13E(電控高壓共軌) | 6ETAA12.8-G32 | 增壓中冷 | 360 | 1500 | 400 | 1164 | 1787x918x1294 |
6ETAA12.8-G31 | 增壓中冷 | 401 | 1500 | 441 | 1164 | 1787x918x1294 | |
6ETAA12.8-G310 | 增壓中冷 | 450 | 1500 | 495 | 1164 | 1787x918x1294 |

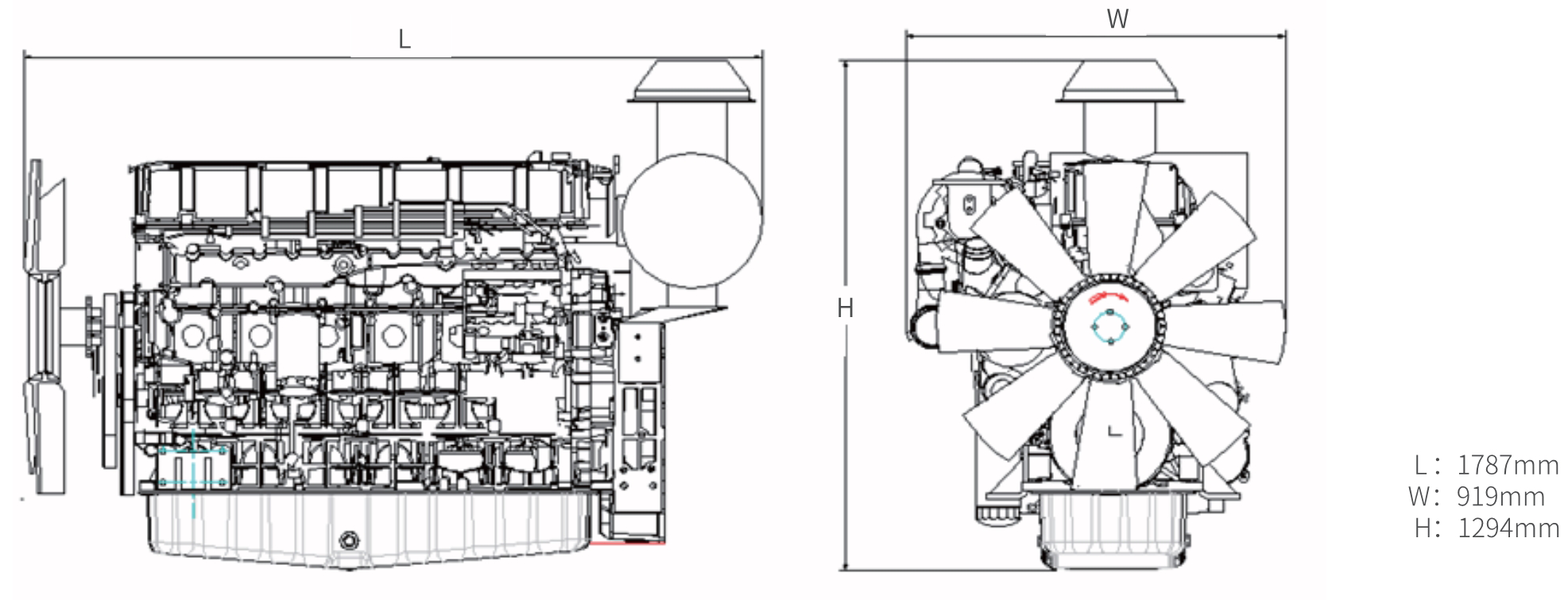

E系列 外形尺寸圖
