船用絞綱機
發表時間 : 2020/09/09 00:00
產品簡介:

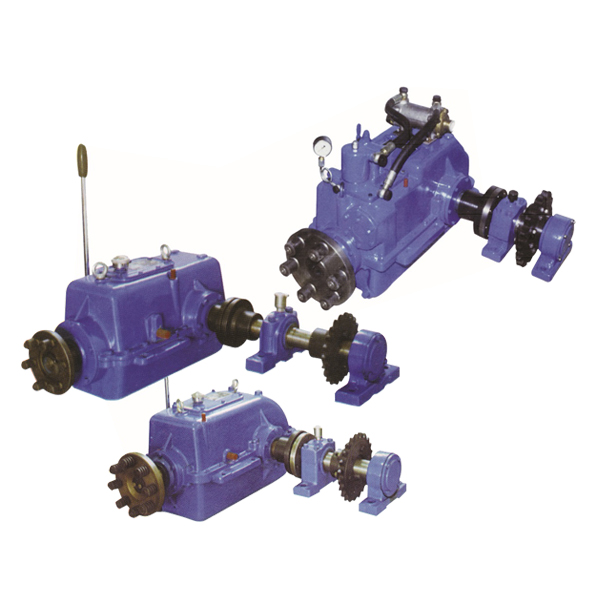

船用絞綱離合減速箱是一種機械操縱式船用絞綱傳動裝置,由液壓、電動兩用操縱離合;閉式齒輪減速;鏈傳動。既可絞鋼拖網,又可用于船舶起重。具有操縱靈活、安全可靠、可以遠距離操縱等優點,是目前國內較先進的中小型漁業船舶絞綱設備。
產品特點:
離合、減速一體化設計;可遠距離操縱;
運轉平穩、工作可靠、噪聲低;
結構簡單、拆裝容易、維修方便。
船用絞綱機技術參數 | |||||||||
參數 | CL1/70 | CLJ1.5/70 | CLJ2.5/70 | CLJ3/70DF | CLJ3.5/70 | CLJ5/70DF | CLJ6/70DF | CLJ10/70DF | |
輸入轉速 | r/min | 850-1000 | 850-1000 | 850-1000 | 850-1000 | 850-1000 | 850-1000 | 850-1000 | 850-1000 |
額定傳遞扭矩 | N·m | 150 | 190 | 300 | 450 | 610 | 710 | 1210 | 1450 |
離合時間 | sec | ≤5 | |||||||
操縱力 | N | 50-80 | |||||||
離合減速比 | i | 5.83 | 6 | 6.66 | 6.66 | 6.33 | 6.33 | 6.33 | 6.17 |
總減速比 | i(Total) | 12 | 12 | 10 | 10 | 10 | 10 | 10 | 11.5 |
鏈條節距 | mm | 25.4 | 25.4 | 31.75 | 38.1 | 38.1 | 50.8 | 50.8 | 63.5 |
凈重 | kg | 150 | 180 | 260 | 350 | 370 | 500 | 510 | 710 |
外形尺寸(長x寬x高) | mm | 530x310x320 | 530x310x320 | 500x350x360 | 610x420x430 | 610x420x430 | 830x420x605 | 830x420x605 | 921x510x670 |
